TRIADTM Toolkit for Excel是一套用于TRIAD系列产品的完备软件包，包括一个被称为TRIAD工具（TRIAD Tool）的Excel插件和几个Excel模板，可用于放射摄影、乳腺摄影和透视等X射线设备的性能评价。TRIAD工具从35050A和35050AT剂量仪收集测量结果，并将数据导入当前的Excel工作表中。另外，TRIAD工具还可用来从TRIAD采集和绘制kV波形，并远程控制TRIAD剂量仪。

主要特性

• 自动收集测量结果，并将其导入Excel工作表
• 自动捕获kV波形，并在Excel工作表中制图
• 提供用于放射摄影、透视和乳腺摄影等X射线设备QA检测的模板
• 可以对模板进行修改，以满足用户的特定检测需要，并创建自定义的报告
• 可以完全远程控制TRIAD
• 自动下载35050A和35050AT剂量仪的配置
• 兼容Windows 2000及以上和 Microsoft Excel 97，2000

控件

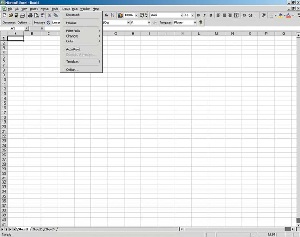

TRIAD工具（TRIAD Tool）的菜单为用户提供了远程控制TRIAD的界面，可以选择滤波器组、离子室、单位、重绘kV波形、打开模板和更改选项。各个控件描述如下：

连接/断开

连接或断开TRIAD与通信端口的连接。连接命令指挥TRIAD工具读取配置信息，例如滤波器组、离子室和单位

选项

可以对选项进行选择，包括COM端口、温度、压力和帧速率

测量

将TRIAD设置为利用选定的滤波器组、离子室和单位进行单次照射

自动复位

通知TRIAD工具自动复位TRIAD，进行下一次照射，无需用户干涉即可进行一系列的照射。当点击Auto Reset（自动复位）控件时，TRIAD将被设置为进行下一次照射。

滤波器组

选择用于kVp测量的滤波器组

离子室

选择用于照射测量的离子室

单位

选择用于照射测量的单位

下载波形

当完成一次照射之后并在将TRIAD设置为进行下一次照射之前，波形按钮即为有效。当按下波形按钮时，程序即会打开一个对话框，并提示用户输入波形绘图的起始和结束时间，用户可以指定kV波形的任意部分进行绘制。默认的起始和结束时间为完整的波形。波形数据将被填充到当前工作表的活动单元中。

帮助

打开TRIAD Toolkit for Excel的说明手册

模板

随TRIAD Toolkit for Excel还提供了3个模板：1个射线成像模板、1个乳腺成像模板和1个荧光成像模板。每一个模板都包括一个含有详细使用说明的帮助工作表。

TRIAD射线成像模板用于如下的射线成像测试：

1. l 可重现性
2. l kVp准确度
3. l 定时器准确度
4. l 线性度
5. l 束流质量

TRIAD乳腺成像模板可用来进行ACR和MQSA所要求的乳腺成像测试。Model 35050A剂量计的测量数据可以被自动收集到以下的工作表中：

1. l kVp准确度
2. l kVp可重现性
3. l 束流质量
4. l 胸部表面照射
5. l AEC可重现性
6. l 乳腺平均剂量
7. l 辐射输出率

TRIAD荧光成像模板被用来进行以下的荧光成像测试：

1. l kVp准确度
2. l 束流质量
3. l 荧光照射率

这些模板非常易于使用，并可以进行修改以满足用户的需要

系统要求

1. l Windows 95/98/ME/NT 4.0/2000
2. l Microsoft Excel 97/2000
3. l 1个串行端口（COM1到COM 4）

可用型号

10500EXL TRIAD Toolkit for Excel
